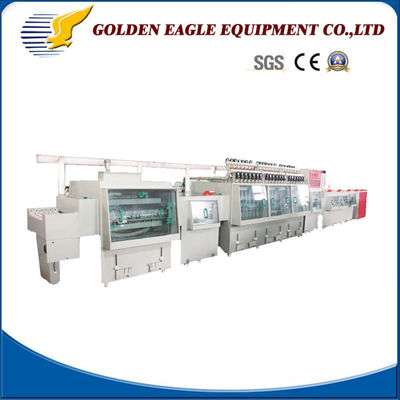

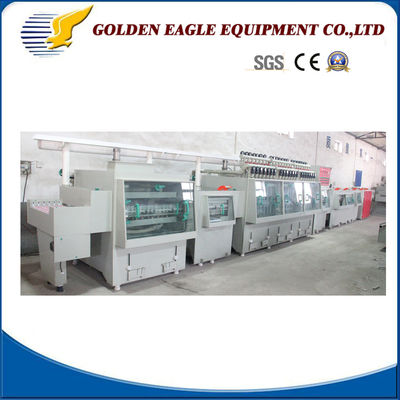

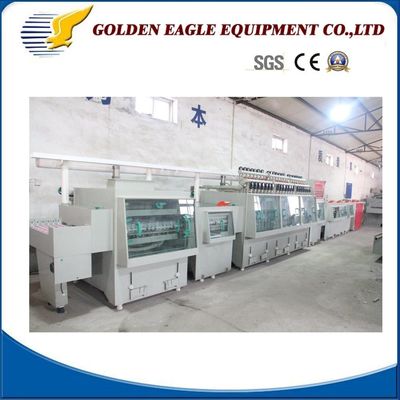

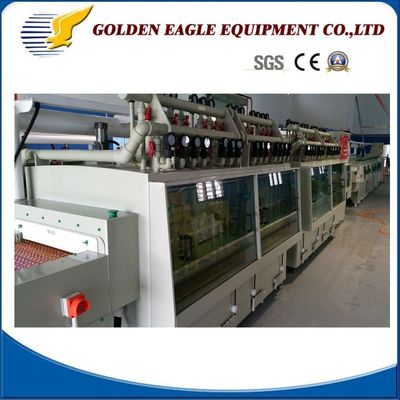

Doppelspray-photokemische Radiermaschine Ge-Sk9 für vielseitige Radieranwendungen

Automatische PCB-Eitmaschine / PCB-Maschine (PCB-Eitgeräte)


Haupttechnischer Parameter:

Modell: GE-SK9
Leistung: 380 V/50 Hz/60 Hz
Arbeitsbreite: 650 mm
Arbeitshöhe: 850 mm (+/50 mm Einstellung)
Min / Max-Boardgröße: 120*80mm / 500*500mm
Graviersystem: Doppelspray mit Oszillationssystem
Werkstückstärke: 0,2 bis 3,2 mm
Arbeitstemperatur: 35~55
Beförderungsgeschwindigkeit: 0,5 bis 6 m/min
Heiz-/Kühlrohr: Titandrohre
Maschinenabmessung: 12500*1700*1850mm

Automatisches Steuerungssystem:
Betriebsgeschwindigkeitsregelung
Druckregelungssystem
Temperaturregelungssystem
Hochtemperaturbeständig (bis zu 100) aus deutschem PP-Material

Prozessfluss: Belastung - Ätzen1, 2 - Ätzen3, 4 - Druckwaschen - Stadtwasserwaschen - Prüfen - Entfernen1, 2 - Druckwaschen - Stadtwasserwaschen - Blot Up - Kalt und heiß trocknen - Entladen

Merkmale: PCB-Etschermaschine/PCB-Maschine für doppelseitige oder mehrschichtige PCB oder dünnes Kupfer mit hoher Präzision.
